一、電路工作原理
    電路原理如圖1 所示。

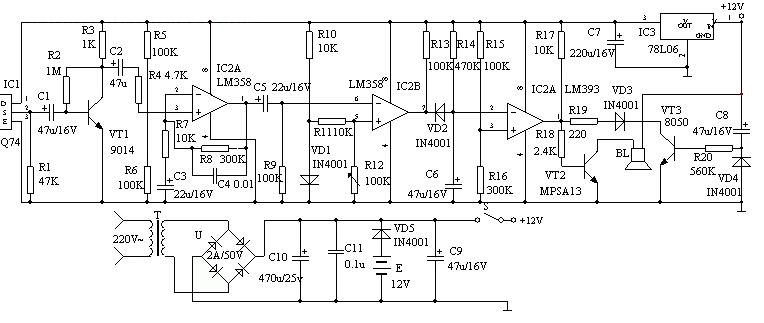

圖1 紅外線探測防盜報警器電路圖
    該裝置由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1 探測到前方人體輻射出的紅外線信號時，由IC1 的②腳輸出微弱的電信號，經三極管VT1 等組成第一級放大電路放大，再通過C2 輸入到運算放大器IC2 中進行高增益、低噪聲放大，此時由IC2①腳輸出的信號已足夠強。IC3 作電壓比較器，它的第⑤腳由R10、VD1 提供基準電壓，當IC2①腳輸出的信號電壓到達IC3 的⑥腳時，兩個輸入端的電壓進行比較，此時IC3 的⑦腳由原來的高電平變為低電平。IC4 為報警延時電路，R14 和C6 組成延時電路，其時間約為1 分鐘。當IC3 的⑦腳變為低電平時， C6 通過VD2 放電，此時IC4 的②腳變為低電平，它與IC4 的③腳基準電壓進行比較，當它低于其基準電壓時，IC4 的①腳變為高電平，VT2 導通，訊響器BL 通電發出報警聲。人體的紅外線信號消失后，IC3 的⑦腳又恢復高電平輸出，此時VD2 截止。由于C6 兩端的電壓不能突變，故通過R14向C6 緩慢充電，當C6 兩端的電壓高于其基準電壓時， IC4 的①腳才變為低電平，時間約為1 分鐘，即持續1 分鐘報警。
    由VT3、R20、C8 組成開機延時電路，時間也約為1 分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。該裝置采用9－12V 直流電源供電，由T 降壓，全橋U 整流，C10 濾波，檢測電路采用IC5 78L06 供電，交直流兩用，自動無間斷轉換。

二、元器件選擇
    IC1 采用進口器件Q74，波長為9－10um。IC2 采用運放LM358，具有高增益、低功耗。IC3、IC4 為雙電壓比較器LM393，低功耗、低失調電壓。其中C2、C5 一定要用漏電極小的鉭電容，否則調試會受到影響。R12 是調整靈敏度的關鍵元件，應選用線性高精度密封型。其它元器件按電路圖所示選擇即可。

三、制作和調試方法
    制作時，在IC1 傳感器的端面前安裝菲涅爾透鏡，因為人體的活動頻率范圍為0.1－10Hz，需要用菲涅爾透鏡對人體活動頻率倍增。安裝無誤，接上電源進行調試，讓一個人在探測器前方7－10m 處走動，調整電路中的R12，使訊響器報警即可。其它部分只要元器件質量良好且焊接無誤，幾乎不用調試即可正常工作。本機靜態工作電流約10mA，接通電源約1 分鐘后進入守候狀態，只要有人進入監視區便會報警，人離開后約1 分鐘停止報警。如果將訊響器改為繼電器驅動其它裝置即作為其它控制用。
