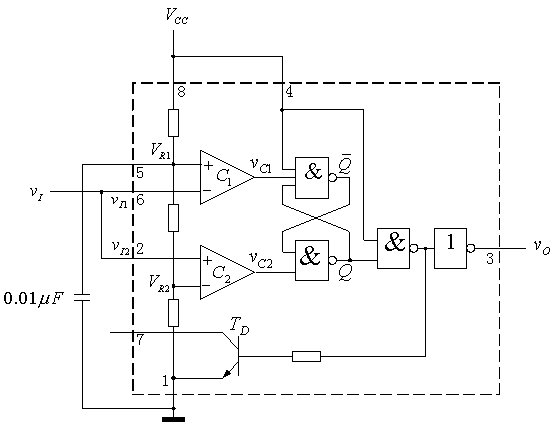

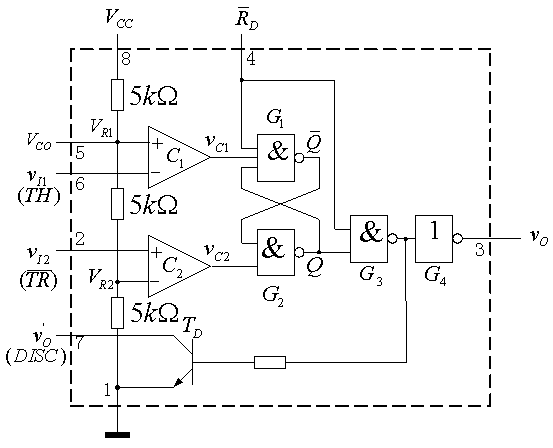

圖6.5.2 用555定時器接成的施密特觸發器

圖6.5.3 圖6.5.2電路的電壓傳輸特性

只要將555定時器的2號腳和6號腳接在一起，就可以構成施密特觸發器[圖6.5.2]。我們簡記為“二六一搭”。這個施密特觸發器的電壓傳輸特性是反相的[圖6.5.3]。5號腳懸空時，正向閾值電壓和負向閾值電壓分別為和。5號腳接控制電壓時，正向閾值電壓和負向閾值電壓分別為和。

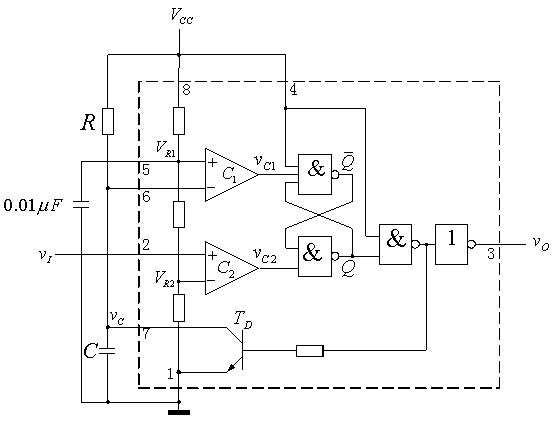

圖6.5.4 用555定時器接成的單穩態觸發器

將555定時器的6號腳和7號腳接在一起，并添加一個電容和一個電阻，就可以構成單穩態觸發器[圖6.5.4]。電容接在電源與6號腳之間，電阻接在7號腳和地之間。我們簡記為“七六一搭，下上”。這個單穩態觸發器是負脈沖觸發的。穩態時，這個單穩態觸發器輸出低電平。暫穩態時，這個觸發器輸出高電平。5號腳懸空時，輸出脈沖寬度為。5號腳接控制電壓時，輸出脈沖寬度為。

我們知道，利用施密特觸發器可以構成多諧振蕩器[圖6.4.15]。理論上，我們只需要添加一個電阻和一個電容即可。

圖6.4.15 用施密特觸發器構成的多諧振蕩器

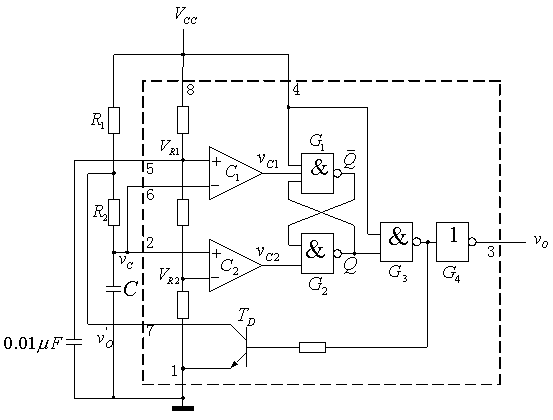

電阻和電容構成一個積分電路，其輸入端接施密特觸發器的輸出端，其輸出端接施密特觸發器的輸入端。用555定時器構成多諧振蕩器就是這個思路。于是，我們先用555定時器構成一個施密特觸發器，再把這個施密特觸發器改接成多諧振蕩器[圖6.5.6]。不過，我們這個施密特觸發器稍微復雜一些，除了“二六一搭”以外，又增加了一個電阻。與555定時器內部的放電管構成了一個反相器。邏輯上，這個反相器的輸出與555定時器的輸出完全相同。因此，這個施密特觸發器有兩個輸出端，分別為555定時器的3號腳和7號腳。我們看到，電阻和電容構成了積分電路，施密特觸發器的一個輸出端（7號腳）接積分電路的輸入端，積分電路的輸出端接施密特觸發器的輸入端。這樣，一個多諧振蕩器就成了。也許有人會問，為什么要用兩個輸出端的施密特觸發器呢？一個輸出端的施密特觸發器也可以呀！因?yàn)槭┟芴赜|發器的另外一個輸出端（3號腳）專門作為多諧振蕩器的輸出，所以我們可以最大限度地保證多諧振蕩器的帶負載能力。這個多諧振蕩器可以驅動小型繼電器！
