555芯片組成的線性溫度-頻率變換電路

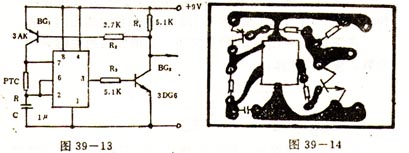

線性溫度-頻率變換電路如圖39-13所示。
在圖中，當時基電路555的③腳輸出高電平時，三極管BG1、BG2均導通，定時電容C便以時間常數τ＝Rt·C的速率充電。當C上的充電電壓達2/3電源電壓時，時基電路555被復位，③腳輸出低電平，使BG1、BG2截止。電容C便通過時基電路555的內部放電管、Rt及③腳以τ＝Rt·C的速率放電，則BG2管輸出的脈沖周期與熱敏元件Rt的關系是：
T＝K·Rt（K=1．4CK為一常數）
由此可見，輸出周期T與Rt成正比。合理地選擇Rt的工作區域，便可以保持溫度與其阻值成線性關系，即輸出頻率與溫度成線性關系。
線性溫度一頻率變換電路的印刷電路如圖39-14所示。
