電子制作LM386集成電路信號尋跡器電路,LM386 AMPLIFIER

關鍵字：LM386，小信號放大電路圖

作者：徐春有

　該集成電路信號尋跡器電路簡單，僅需一片小功率集成功放電路LM386和5個電容就能組成整機，而且尋跡能力極強。從調諧回路至功放電路，都能方便地檢出故障所在，由于聲音宏亮，在檢查中放及低放電路時，還可以用喇叭放音，無需老掛著耳機，使用很方便。
　　

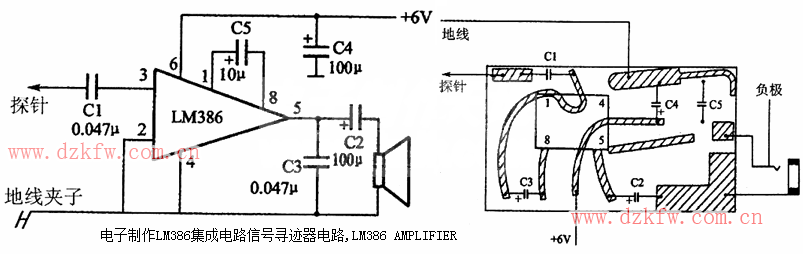

　　電路原理如上圖所示。Cl為隔直電容；C2是輸出電容；C3的作用是防止自激；C4是電源濾波電容。
　　

　　信號經Cl從集成電路LM386的③腳輸入，由于LM386的輸入端是微電流偏置，而且有很寬的頻響，所以不需外接二極管就能完成檢波。信號經放大后由LM386⑤腳輸出。LM386的①腳和⑧腳是增益控制，直接用10μF的電容把兩腳連接起來，就可獲得最高的增益。
　　
　　該機印制電路板如下圖所示。將全部元器件安裝在一塊2cm×3.5cm的印制電路板上，只要選用的元器件正確，接線無誤，一般無需調試即可正常工作。耳機插座需進行改制，讓它兼做電源開關。由于本信號尋跡器耗電甚少，靜態電流只有4mA左右，可用4節5號電池供電，若用6V疊層電池，還可進一步縮小體積。
