簡易二線對講電路

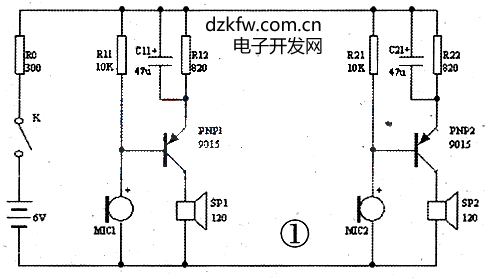

  圖1中MIC為駐極活筒，SP為120Ω耳機．二者即為普通電話手柄。普通駐極電容話筒的靜態電流一般在0.15mA~0.35mA之間．在10kΩ電阻上產生的壓降為1.5v～3.5V．所以9015發射極靜態電流為1.1mA～3.4mA，滿足三極管9015放大工作的需要。由與MIC相連的10kΩ電阻兩端的壓降做為偏壓，省掉了常規接法中的耦合電容及三極管偏壓電阻，電路得到了簡化。
  話筒MIC的語音信號引起本端9015三極管的電流變化，在Ro(300Ω)電阻上產生電壓變化信號．一部分電壓變化信號進入另一端的三極管發射結進行放大，在耳機上產生聲音輸出。由于輸出功率不大，耳機與話筒之間有一定距離(對于一般的電話手柄，此距離大于12cm)，傳向話筒的回饋很小，不會引起嘯叫，實際使用也無任何不適，所以不用消側音電路。本電路無振鈴，開關K閉合即可進行雙方通話，語音清晰，噪音非常小。電源電流為2.2mA~7mA．平均電流只有4.5mA，極為省電。電源電壓在4V～10V范圍內均可正常工作(電壓過高可能會燒掉MIC)。經實測，兩對講分機間的距離長達300m時仍可正常通話。如果再并聯一組分機電路．可實現三方通話。
作者：陳敬利

對講電話電路圖Interphone

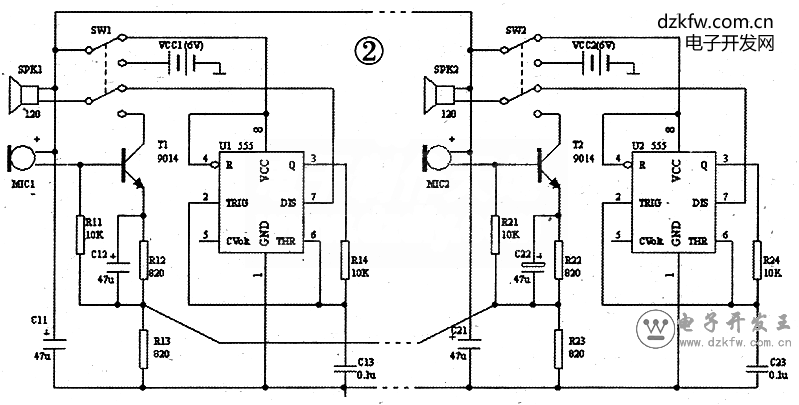

三線帶振鈴的對講電路
    電路工作原理如下：
  1．兩分機都掛機時．電源VCC處于斷開狀態，整個裝置不耗電。2．若左側分機摘機，插簧抬起．左側的電源通過導線向右側供電，右側的555振蕩電路工作，SPK2發出振鈴音，其頻率為1／(1.4×R24×C23)=1／(1.4×10kΩ×0.1u)=714Hz。同時，左側也能聽到較小的振鈴音。3．若右側也摘機．插簧抬起．兩側的555都斷開電源，兩側電源并聯向通話電路供電，形成與圖1相似的對講電路，可進行雙方通話。4若一側掛機，本側插簧壓下．本側555電路工作．耳機發出振鈴音。當另一側也掛機時．回到1狀態．工作過程結束。
    本電路中的電容C11和C21為電源去耦電容，用于消除長線供電造成的耦合噪聲，保證振鈴和通話的穩定性。電源電壓VCC的范圍可寬達4.5V～10V。電壓越高則振鈴聲音越大。
    本電路的振鈴聲由555振蕩電路產生．音調單一。若換為音樂IC，則鈴音更好。
作者：陳敬利



對講電話電路圖Interphone


    三、四線玩具電話電路

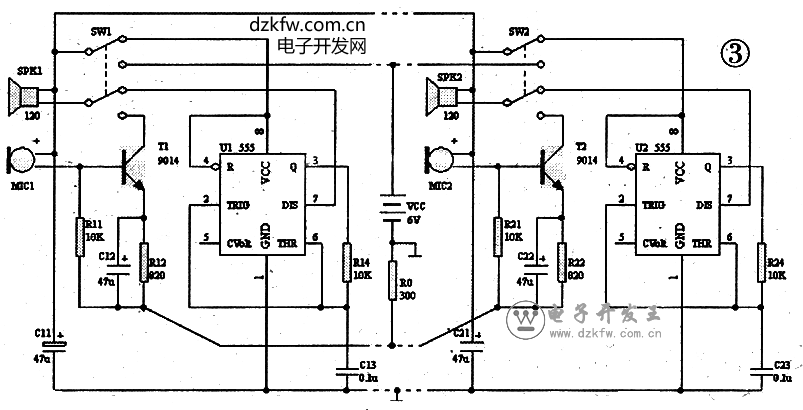

    圖2所示的電路需要兩組電源，若改為四線．則可只用一組電源，R13、R23也可合并為一個電阻R0，如圖3所示。電池vcc和電阻R0可裝在一個小箱內．小箱上可設兩個RJ11四線插座，分別用長線連接兩個分機，即可構成玩具電話。用兒歌“打電話”音樂片代替555振蕩電路，可使振鈴音更具趣味性。    作者：陳敬利
