會員注冊光電耦合器運用廣泛，筆者依據光電耦合器特性，設計一個方便的測試光電耦合器電路，該電路簡單、準確，使用方便。
電路原理

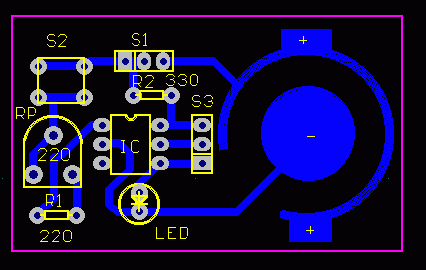

當電源接通后，LED不發光。按下S2，LED會發光。調RP，LED的發光強度會發生變化，說明光電耦合器是好的。印刷電路板圖如下圖，電池采用3V紐扣電池，電池安裝在印刷板的銅箔面，用銅片扣住并焊穩即可。
本印刷板適合用于TLP621、TLP521、TLP321、TLP124、TLP121、PC817、PC713、PC617、ON3111、ON3131以及TLP332、TLP532、TLP632、TLP634、TLP732、CNX82A、FX0012CE，在使用4個腳的光電耦合器器時把S3的1、2腳短路；在使用6個腳的光電耦合器時請把S3的2、3腳短路。
