微帶線特性阻抗計算器 | 微帶線阻抗計算軟件 | 微帶線阻抗計算公式

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-12-08

在射頻電路及高速數字電路設計的過程中,傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式,給定微帶線線寬,微帶線厚度,PCB板材的相對介電常數εr ,這款計算器便可以快速地計算出微帶線的特征阻抗Zo,而且這款計算器的準確度絲毫不遜于商業軟件。

以下為微帶線特性阻抗計算器(計算軟件):

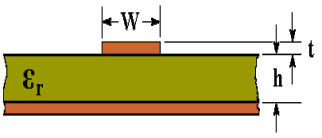

[diagram of PCB layers]



相對介電常數 εr
微帶線線寬 W  毫米
微帶線厚度 t  毫米 等效介電常數 (εeff):
介質層厚度 h  毫米 特征阻抗 (Zo):    歐姆



微帶線特征阻抗計算器使用JavaScript腳本,支持所有的主流瀏覽器。

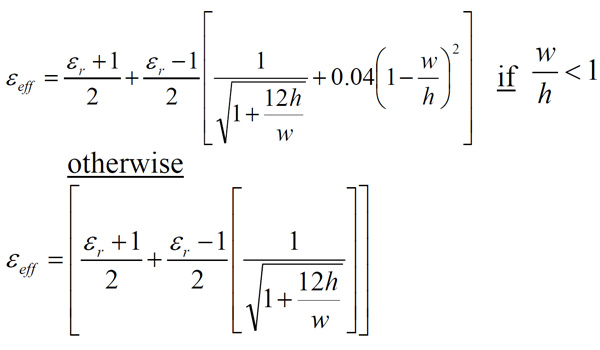

關于相對介電常數εr 與等效介電常數εeff

[calculation formula]

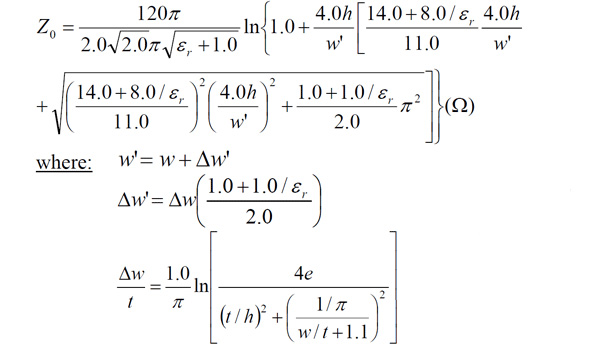

微帶線阻抗計算公式:

關于微帶線特征阻抗Zo

[calculation formula]

Tags:微帶線特性阻抗,在線計算器
