在一些負荷等級要求較高的場合（一類負荷），常用的電源為UPS（不間斷電源），即不能停電的設備，比如通訊系統；計算機系統；監控系統；dcs系統；醫療系統的手術室；工業中的重要的電動閥門等，現在醫院的病房及賓館也常見UPS不間斷電源的插座，可以說，UPS使用范圍越來越廣泛，作為電氣從業人員，我們應該了解UPS的工作原理，操作方法和簡單的故障排除，本文簡單介紹UPS的組成及工作原理和功能要求。
1、不間斷電源UPS的工作原理

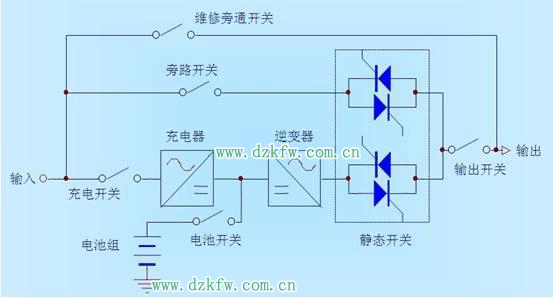

UPS一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源，供給蓄電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題（電壓波動、頻率波動、諧波失真和各種干擾）。其工作原理框圖見圖



2、不間新電源UPS的功能要求
1.靜態旁路開關的切換時間一般為2~10ms，并應具有如下功能：
a.當逆變裝置故障或需要檢修時，應及時切換到電網（市電備用）電源供電。
b.當分支回路突然故障短路，電流超過預定值時，應切換到電網（市備用）電源，以增加短路電流，使保護裝置迅速動作，待切除故障后，再起動返回逆變器供電。
c.帶有頻率限蹤環節的不間斷電源裝置，當電網頻率被動或電壓波動超過額定值時，應自動與電網解列，頻率與電壓恢復正常時再自動并網。
2.用市電旁路時，逆變器的頻率和相位應與市電鎖相同步。
3.對于三相輸出的負有不平衡度，最大一相和最小一相負載的基波均方根電流之差，不應超過不間斷電源額定電流的25%，而且最大線電流不超過其額定值
4.三相輸出系統檢出電壓的不平衡系數（負序分量對正序分量之此）應不超過5%。輸出電壓的總波形失真度不應超過5%（單相輸出允許10%）

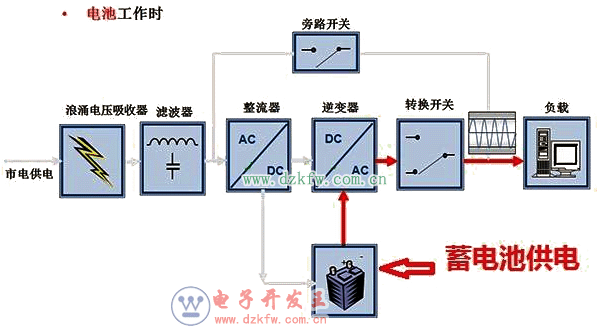

市電停電，蓄電池供電
