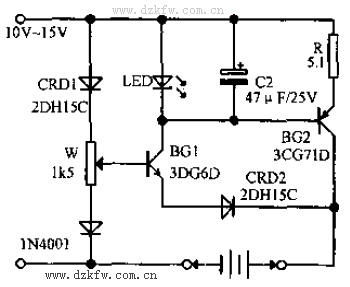

該恒流充電器使用了一只恒流二極管，電路見下圖：

采用恒流二極管的恒流充電器

工作原理：
充電開始時，電池電壓較低，三極管BG1基極電位較高，致使恒流二極管2DH15C導通，BG1集電極產生一個恒定的電流IC1流過發光二極管LED，LED發光，其正向壓降約1.5V，為三極管BG2提供一個穩定的基極電位，于是BG2產生一個恒定的集電極電流IC2，此時IC1、IC2共同組成充電電流對電池充電。當電池電壓升高到預定值時，三極管BG1、恒流二極管2DH15C截止，電路停止對電池充電。

電位器W用于調節充電器的充電截止電壓，此值不應高于電池的充電限制電壓。
