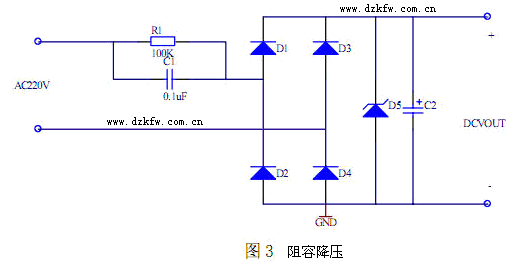

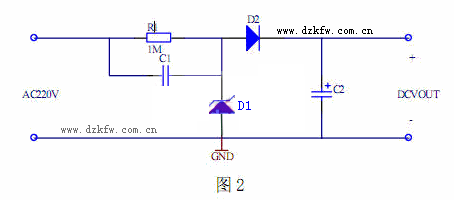

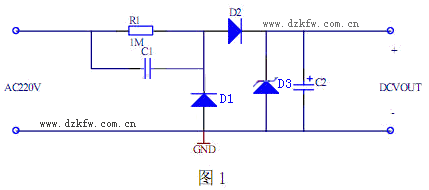

電容降壓式簡易電源的基本電路如圖 1，C1 為降壓電容器，D2 為半波整流二極管，D1 在市電的負半周時給 C1 提供放電回路，D3 是穩壓二極管，R1 為關斷電源后 C1 的電荷泄放電阻。在實際應用時常常采用的是圖 2 的所示的電路。當需要向負載提供較大的電流時，可采用圖 3 所示的橋式整流電路。 整流后未經穩壓的直流電壓一般會高于 30 伏， 并且會隨負載電流的變化發生很大的波動，這是因為此類電源內阻很大的緣故所致，故不適合大電流供電的應用場合。

二、器件選擇：
1.電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。因為通過降壓電容 C1 向負載提供的電流 Io，實際上是流過 C1 的充放電電流 Ic。C1 容量越大，容抗 Xc 越小，則流經 C1 的充、放電電流越大。當負載電流 Io 小于 C1 的充放電電流時，多余的電流就會流過穩壓管，若穩壓管的最大允許電流 Idmax 小于 Ic-Io 時易造成穩壓管燒毀.
2.為保證 C1 可靠工作，其耐壓選擇應大于兩倍的電源電壓。
3.泄放電阻 R1 的選擇必須保證在要求的時間內泄放掉 C1 上的電荷。

三、設計舉例

圖 2 中，已知 C1 為 0.33μF，交流輸入為 220V/50Hz，求電路能供給負載的最大電流。 C1 在電路中的容抗 Xc 為:
Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K
流過電容器 C1 的充電電流（Ic）為：
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降壓電容 C1 的容量 C 與負載電流 Io 的關系可近似認為：C=14.5 I，其中 C 的容量單位是 uF，Io 的單位是 A。
電容降壓式電源是一種非隔離電源，在應用上要特別注意隔離，防止觸電。

四：小應用

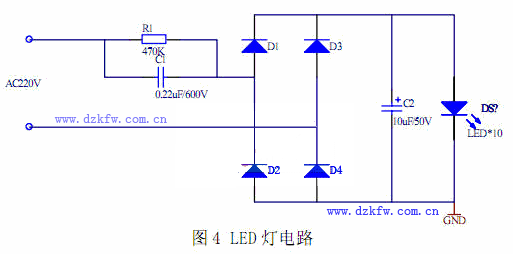

由于最近高亮 LED 比較流行，本人就用 10 只 LED 做了一只簡易的 LED 燈。原理圖如圖 4：

由于阻容降壓屬恒流源特性，白光 LED 導通電壓大概在 3V 左右，10 只 L ED電壓大概在 30V，設定 LED 流過的電流小于 20mA(個人習慣，不希望太亮)：
Ic = 220V-30V/ Xc <20 mA 計算得出 Xc=8.5K；
再有:Xc=1 /（2 πf C）計算 C＝0.37uF；
實際選取 0.33uF 安規耐壓交流 275V；C2 取 10uF/50V；其他 R1＝470K；D1～D4 選 1N4007。 組裝完成之后，接上電源一試，非產亮，只是 LED 散射面積太小，屋子里亮度不是很均勻！有機會要做一個 20 只 LED 的，會更亮一些，同時也非常省電!
