小型三擋風扇，單個三極管組成的5V風扇驅動電路，可以作為電池風扇的電路圖

圖3所示的電路采用一個PNP三極管來控制風扇的三個速度：停轉、中速和高速。當溫度低于兩個極限設置時，Out1和Out2都變高。Q1的基極沒有電流流過，因此它關閉且風扇電壓為0V。 當溫度超過極限值1時，Out1驅動變低且電阻分配器R1/R2將Q1基極的電壓設為1.8V。因基極電壓為Vbe，發射極電壓將比Vbe高0.7V，從而使風扇電壓為2.5V(滿幅電壓的50%)。 當Out2變低時，它將Q1基極拉低到地電平，基極電流受到IC輸出最大吸收能力的限制，典型值為6-8mA@Vol=0.4V。由于基極電流有限，Q1的增益應大于100以確保最小電壓降及強大的三極管驅動能力。輸出器件和Q1之間的電壓降將最大風扇電壓限制為4.1V(滿幅電壓的82%)。

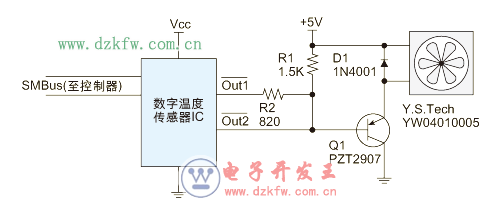

圖3：單個三極管實現5V風扇驅動。
