紅外線煙霧粉塵報警器

目前由于火災造成的人員、財產損失還很驚人，防火仍然是相當艱巨的任務，該簡易紅外線煙霧粉塵報警器可以自動監測環境中的煙霧、粉塵濃度，從而達到自動報警功能，比較精確、及時，實現了無人值守，節約了人力、物力。

工作原理

該報警器電路原理如下圖所示。電路由紅外發光管、光敏二極管組成的串聯反饋感光電路、三極管開關電路、IC集成報警電路組成。當被監視

的環境里空氣潔凈，無煙霧、粉塵時，發光管LED以預先調好的起始電流發光，光敏管因受到光照阻值降低，使得串聯電路的電流增大，此電流流過發光管使它發光強度增大，再照射到光敏管，使其阻值變得更小，如此循環形成了強烈的正反饋過程，串聯回路的電流迅速上升到最大值。負載電阻R1上產生的電壓降經隔離二極管VDl使三極管VT2飽和導通；VT3截止，報警器不工作。當被監視的環境里煙霧急驟增加，空氣的透光性變小使得發光管光通量減小，光敏管的阻值變大，串聯回路的電流減少，如此

循環迅速導致負反饋過程，使回路電流減小，最后穩定在起始電流值，電阻Rl上的電壓降低于1.2V，三極管VT2截止，VT3飽和導通，報警發出急促的報警信號。C1為防干擾電容，可避免短暫的煙霧引起的報警；調整RPl 可調整紅外發光管的起始電流；RP2可調整報警器的靈敏度。

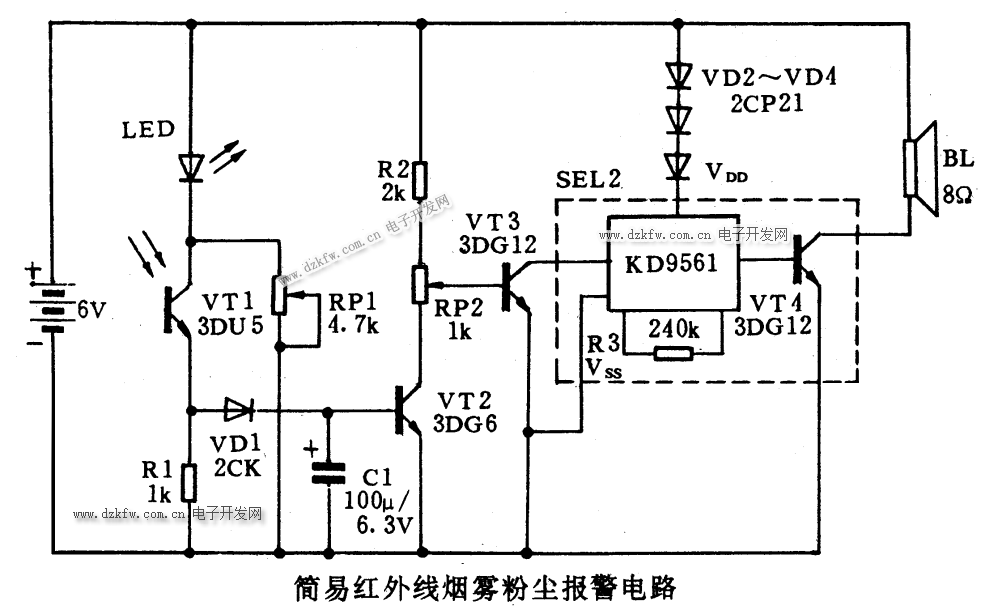

圖1 紅外線煙霧、粉塵報警器

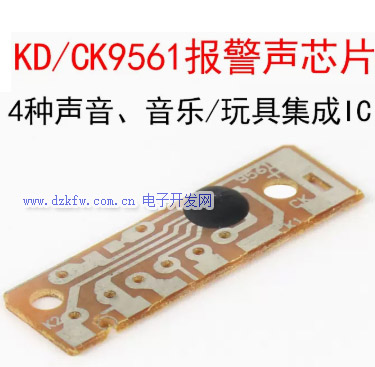

圖2 CK/CL9561/KD9561四聲報警器音樂IC芯片

元器件選擇與制作

報警器所用元件無特殊要求，發光管選用HG41、TLNl07等型號均可，接收二極管可選用紅外接收管或普通光敏三極管如3DU5等。晶體管β值>50為好，VT4的β值應更大些。報警電路為KD9561型音樂IC電路。該報警器既可用干電池供電，也可采用交流穩壓電源供電，使用交流穩壓電源供電可使報警靈敏度更穩定。
