用作電路安全保護的熔斷器（俗稱保險絲）因價格低廉、使用簡單、適用范圍廣的特點而被廣泛采用。然而一旦有保險絲熔斷你必須想辦法找到并更換它們。如能有一個電路來監控保險絲的工況，在保險絲熔斷后，能發出提示，幫助使用者或維修人員快速直觀地找到問題原因。特別是有些由陶瓷之類物質做成實芯的快速熔斷器或保險電阻，它們是無法通過檢查外觀來判斷熔斷器是否已經斷開，熔斷器監控電路就更加顯得有必要。下面介紹這種電路的工作原理。

工作原理

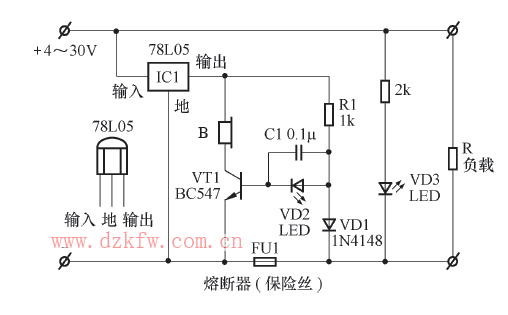

附圖是該熔斷器監測電路原理圖。它能實時監控熔斷器的工況：一旦熔斷器斷開，該電路就會立即發出聲光提醒。電路適用工作電壓可從4V到30V。電路非常簡單，適合電源電路改裝。IC1提供穩定的5V電壓供監測電路使用。實驗中發現，即使電源電壓降到4V，電路仍能可靠地監控熔斷器的工況。當熔斷器FU1正常時，VD1正向?qū)�通，其正向壓降不夠自閃爍發光二極管VD2和VT1工作，這時VT1截止，蜂鳴器B不發聲，電路處于監控待機狀態。一旦FU1斷開，負載電源回路被切斷，VD1此時截止，5V電源電壓通過R1，VD2使VT1立即導通，B得電發出報警聲音提示，同時VD2因?yàn)橛须娏髁鬟^(guò)也不停地閃爍發光，從而實現電路的聲光提醒，報警。C1的作用是防止由于VD2工作過程中通斷造成B有"咯嗒"聲。VD3是負載電源指示燈。FU1正常時，VD3發光指示熔斷器和負載電源工作正常。

熔斷器監測電路原理圖

制作與測試

制作時，元器件可參考圖中選擇，無特殊要求。B采用自振蕩蜂鳴器，這樣只要在通電情況下就能發出"嘀嘀"的提示聲。VD2可選用任意的自閃爍發光二極管。如果不需要閃爍提醒，可采用普通的LED替換。此時 C1可以省略。VT1（BC547）可用常見的8050替換。電路測試時可先用開關代替FU1進行測試。電路只要接線正確，無須任何調整就可以正常工作。
