NE555構成的水位自動控制電路圖,Water level controller，Water level automatic control circuit composed of NE555

關鍵字：NE555,水位控制電路圖，水位控制

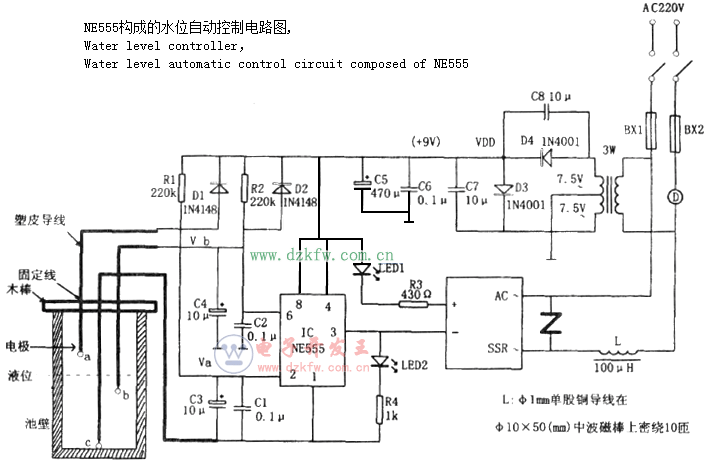

如圖所示為農用液位自動控制電路。該控制電路由降壓整流電路、RS觸發器、固態繼電器(SSR)控制電路等組成。其中降壓整流電路為整個控制電路提供VDD=+9V的直流電壓。

當水池內無水時，若剛接通電源，則因C3上電壓不能突變而使IC(555)②腳為低電平，555被置位，3腳輸出的高電平使SSR截止，電機D不運轉。此時C3、C4分別通過R1、R2進行充電，當C4上電壓充到2/3VDD時，IC復位，③腳輸出的低電平使SSR內部的光電耦合器將交流220V電壓接通，電機D因得電而運轉抽水。當水位上升至b探極時，C4通過水進行放電，但555仍輸出低電平，電機D繼續轉動。當水位升至探極a時，C3通過水進行放電，當C3放電到使②腳電位低于1/3VDD時，555置位，3腳輸出的高電平使SSR截止，電機D闥無電而停轉，液位開始下降。當b探極露出水面時，C4又充電，重復上述過程。這樣周而復始，使液面保持一定的高度。

SSR為交流過零型固態繼電器，其內部為光電耦合器，使控制端與輸出端隔離，完全可靠。

該控制電路除可對農用液位進行自動控制外，還可對水塔液位等進行自動控制。
