聲光控制智能開關是一種節能、方便的電子自動開關，它電路簡單，組裝容易、成功率高。適用于辦公樓、學校、住宅、公寓工廠、旅社等場合，真正做到人到燈亮，人走燈滅的效果。
　　一、電路原理分析

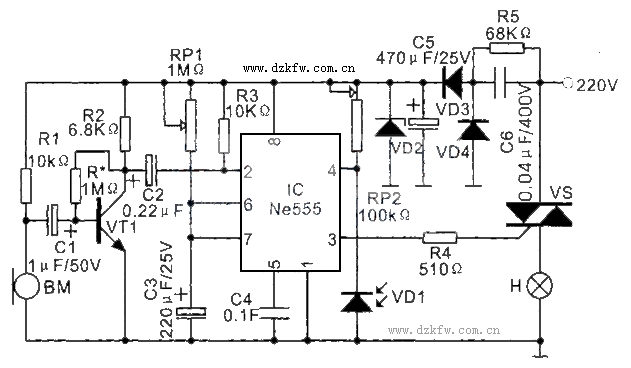

　　電路如下圖，它是以時基電路IC-NE555為核心元件，構成的暫穩態電路。
　　1.當環境亮度大時，光電二極管VD1受到光線的影響，阻值減小，RP2與VD1分壓值較低，IC的4腳電壓很低，IC被強制復位，此時即使駐極體傳聲器BM接收到聲音，IC的3腳輸出低電平。雙向晶閘管VS無觸發信號，呈截止斷開狀態，燈泡H不亮。
　　2.天黑時，由于光電二極管VD1不受光照影響。因此阻值增大，IC的4腳電壓升高，此時當有聲響時，駐極體傳聲器BM將聲音信號轉換成電信號，VT1放大加至IC的2腳，使IC的3腳輸出端由低電平轉為高電平，雙向晶閘管VS被觸發后導通，燈泡H點亮。聲音消失后，整個電路仍處于暫穩態過程，當電容C3上的電壓充至IC第6腳的閾值電壓時，電容C3通過IC的第7腳放電，整個電路又回到初始狀態。IC的暫態工作時間長短決定了燈泡亮的延時長短�？捎�1.1RC進行估算，調整電位器RP2即可改變燈泡H的延時時間，本電路的參數延時可達4～5分鐘。

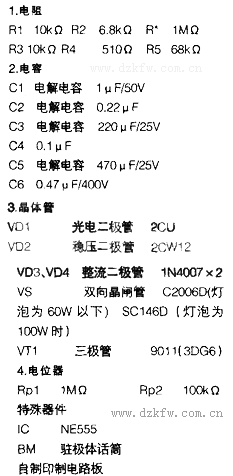

二、元器件的選用

　　采用廢舊聲光控燈頭或用普通燈頭自制特色聲光控燈頭。


　　三、電路調試
　　電路調試時，為安全起見，采用12V直流電源直接供電。而VS和H正常接入220V交流電源。觸發端接法不變。導線和接頭均要絕緣良好。
　　調試時，首先引導學生用絕緣薄板擋住光電二極管的光線，然后發出聲音，看燈泡是否發光。如果發光，表示電路正常。
