三菱幾種通訊的總結

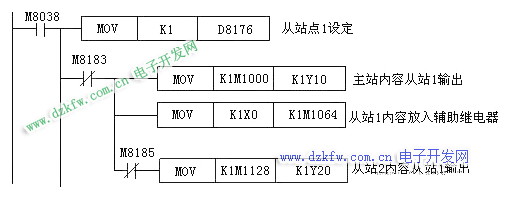

從站點1的梯形圖編制：

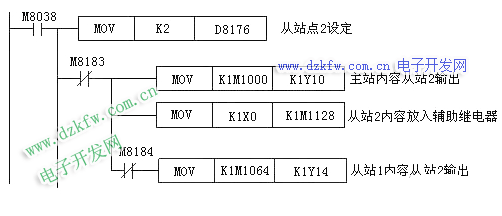

從站點2的梯形圖編制：

二、并行鏈接通訊

1、并行通訊解決方案

用FX3U，F(xiàn)X2N，F(xiàn)X2NC，F(xiàn)X1N，F(xiàn)X和FX2C可編程控制器進行數據傳輸時，是采用100個輔助繼電器和10個數據寄存在 1：1的基礎上來完成。FX1S和FXON的數據傳輸是采用50個輔助繼電器和10個數據寄存器進行的。

2、使用方法

當兩個FX系列的可編程控制器的主單元分別安裝一塊通訊模塊后，用單根雙絞線連接即可，編程時設定主站和從站，應用特殊繼電器在兩臺可編程控制間進行自動的數據傳送，很容易實現數據通訊連接。主站和從站的設定由M8070和M8071設定，另外并行連接有一般和高速兩種模式，由M8162的通斷識別。

 3、通訊實例

在并行通訊系統中，控制要求如下：

(1) 主站點輸入X0到X7的ON/OFF狀態輸出到從站點的Y0到Y(jié)7；

(2) 當主站點的計算結果（D0+D2）大于100，從站的Y10通；

(3) 從站點的M0到M7的ON/OF狀態輸出到主站點的Y0到Y(jié)7；

(4) 從站點中D10的值被用來設置主站點中定時器；

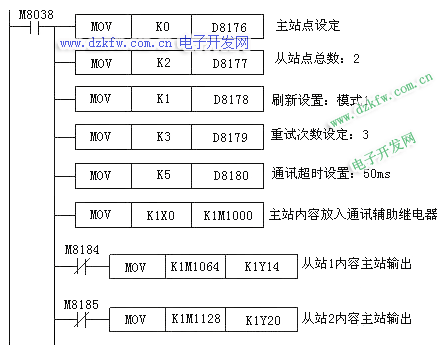

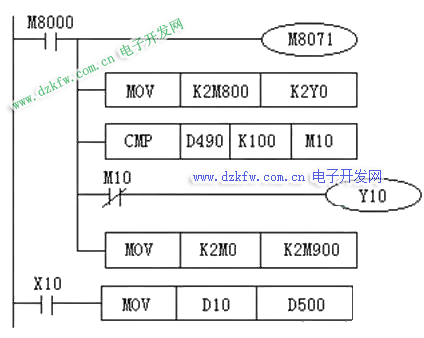

主站點梯形圖

三、計算機鏈接

可編程控制器的編程器接口一般都是RS-422或RS-485，而計算機的串行通訊接口是RS-232C，編程軟件與可編程控制器交換信息時需要配接專用的帶轉接電路的編程電纜或通訊適配器，為了實現編程軟件與FX系列PLC之間的程序傳送，需要使用SC-09編程電纜。

四、無協議通訊

大多數可編程控制器都有一種串行口無協議通訊指令，如FX系列的RS指令，它們用于可編程控制器與上位計算機或其它RS-232C設備的通訊。這種通訊方式最為靈活，可編程控制器與RS-232C設備之間可以使用用戶自定義的通訊規定，但是可編程控制器的編程工作量較大，對編程人員的要求較高。如果不同廠家的設備使用的通訊規定不同，即使物理接口都是RS-485，也不能將它們接在同一網絡內，在這種情況下一臺設備要占用可編程控制器的一個通訊接口。

用各種RS232C單元，包括個人計算機，條形碼閱讀器和打印機，來進行數據通訊，可通過無協議通訊完成，此通訊使用RS指令或一個FX2N-232IF特殊功能模塊完成。

五、可選編程端口通訊

現在的可編程終端產品(如三菱的GOT-900系列圖形操作終端)一般都能用于多個廠家的可編程控制器。與組態軟件一樣，可編程終端與可編程控制器的通訊程序也不需要由用戶來編寫，在為編程終端的畫面組態時，只需要指定畫面中的元素(如按鈕、指示燈)對應的可編程控制器編程元件的編號就可以了，二者之間的數據交換是自動完成的。

對于FX3U，F(xiàn)X2N，F(xiàn)X2NC，F(xiàn)X1N，F(xiàn)X1S系列的可編程控制器，當該端口連接在FX2N-232-BD，F(xiàn)XON—32ADP，F(xiàn)X1N—232—BD，F(xiàn)X2N-422—BD上時，可支持—個編程協議。
