打開組態王軟件，設置通信參數，以組態五6.55版本為例

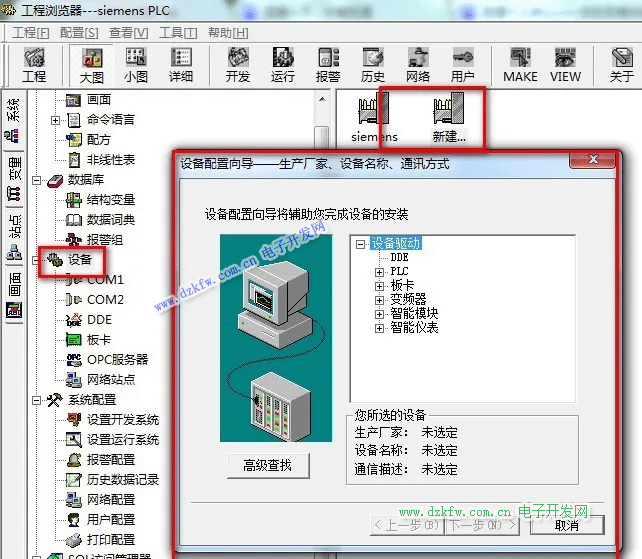

點擊設備，再點擊右側的新建，彈出設備配置向導

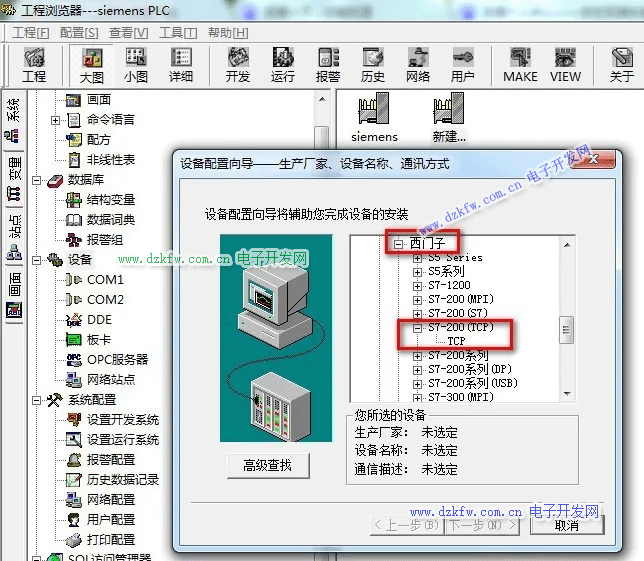

選擇向導下的“PLC-西門子-S7200（TCP)-TCP

選中TCP后點擊下一步。

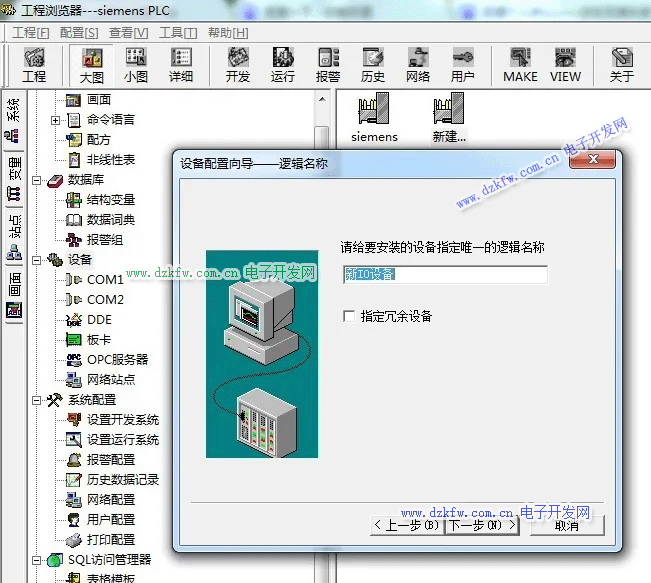

給新設備寫一個名稱，可以隨便命名。命名完后點擊下一步

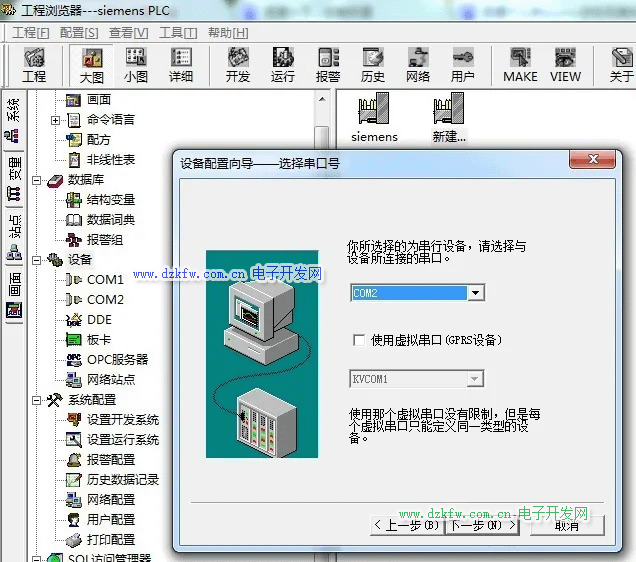

設備的串口號可以隨便 默認COM1就好

smart s7200的plc的IP地址是固定不變的192.168.2.1

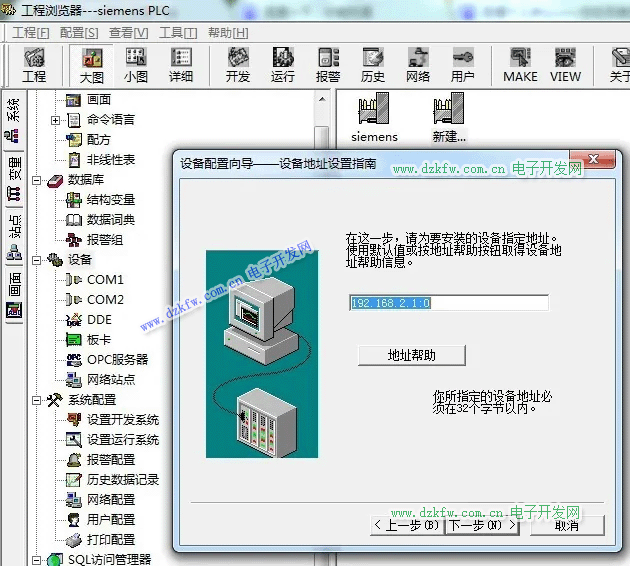

所以地址填寫192.168.2.1：0

：0 是指cpu的CPU槽號。smart s7200的plc CPU槽號默認為0

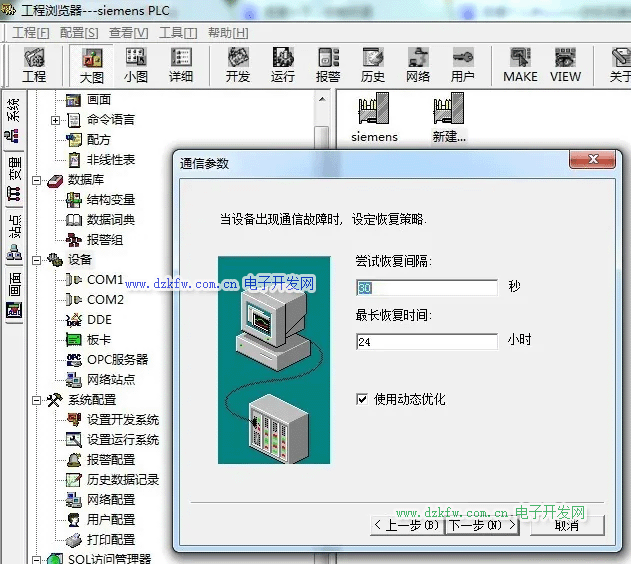

通信參數默認就好，直接點擊下一步

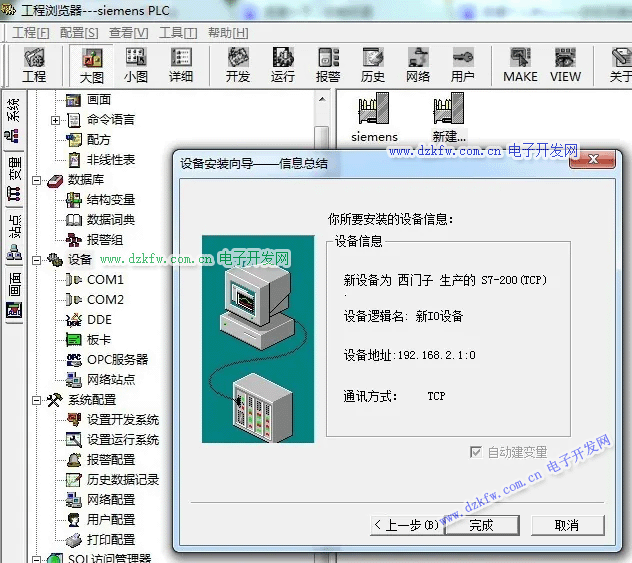

最后一步可以查看你安裝設備信息

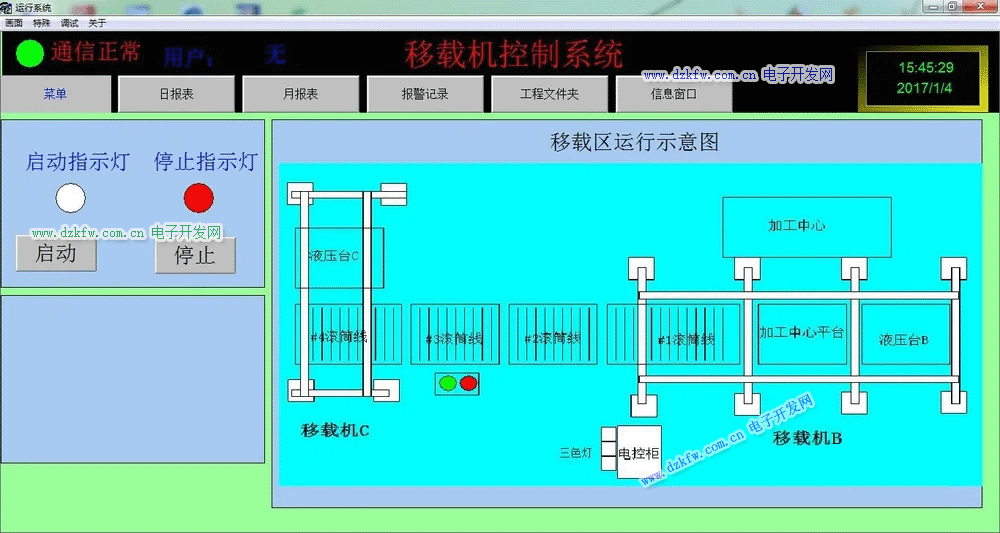

可以自己組態畫面確認是否連接成。

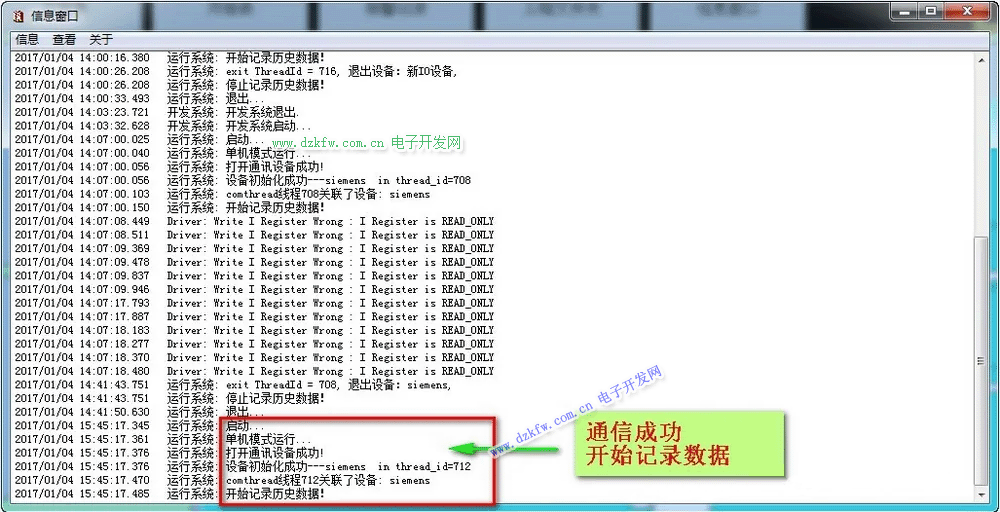

查看信息窗口也可確認是否連接成功
