一. 硬件設備

ESP32 S3是樂鑫最新的物聯網芯片之一，選用它的原因是：

• 同時支持BLE和WIFI
• 具備USB接口
• 有主頻較高的CPU

為了節約時間硬件是在某寶購買的開發板。

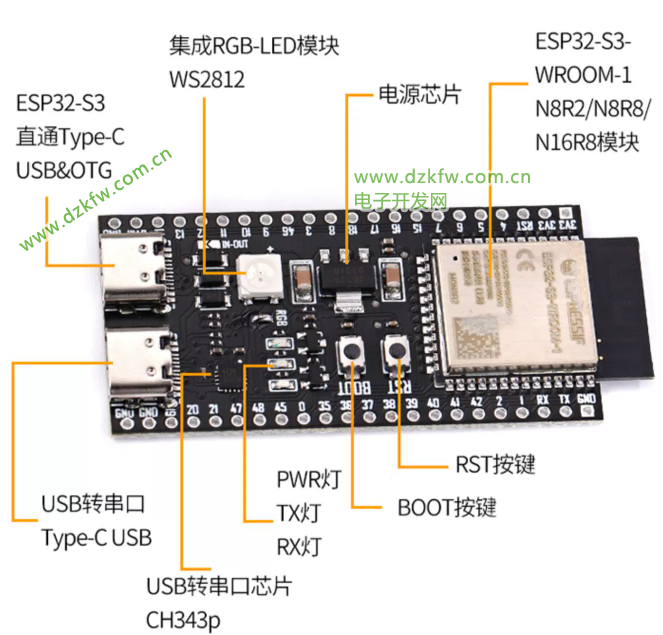

1.硬件組成

2.原理圖

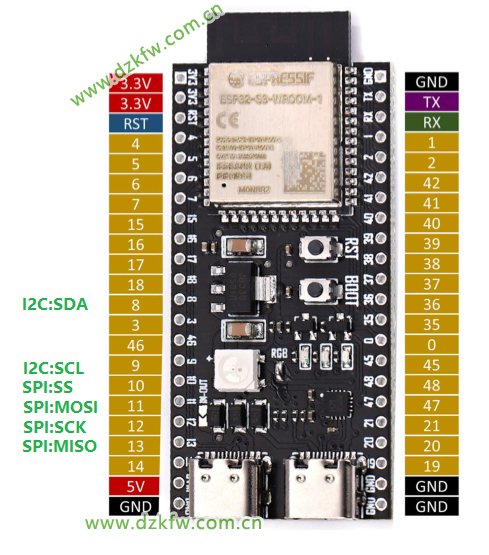

3.引腳排列圖

二. 為什么是Arduino？


目前開發ESP32系列芯片主要有兩種框架：

• 樂鑫ESP-IDF
• Arduino

樂鑫的ESP-IDF能夠實現較多功能，但安裝較為復雜，經常出錯，需要開發者有較強的解決問題的能力。Arduino IDE 提供了一個簡單、易用和開放的開發環境，適用于初學者和非專業開發人員。它具有廣泛的支持和資料庫，使得快速原型設計和物聯網項目開發變得容易和便捷。使用 Arduino IDE 進行開發有以下幾個優點：

• 易于入門：Arduino IDE 的設計初衷是為了讓初學者和非專業開發人員能夠快速上手和使用。它提供了簡單而直觀的界面和易于理解的編程語言，使得初學者能夠輕松開始進行物聯網和嵌入式系統的開發。

• 跨平臺支持：Arduino IDE 支持多種操作系統，包括 Windows、Mac 和 Linux，因此開發人員可以在自己熟悉的操作系統上進行開發。這種跨平臺的特性使得團隊協作更加方便，并且可以在不同的硬件平臺上進行開發和測試。

• 豐富的庫和示例代碼：Arduino IDE 提供了大量的開源庫和示例代碼，涵蓋了各種傳感器、通信模塊和外部設備的功能。這使得開發人員能夠從現成的代碼中借鑒和學習，并能夠快速構建和測試自己的項目。

• 開放的生態系統：Arduino 是一個開放的平臺，并且有一個龐大的社區支持。您可以在社區中獲取技術支持、分享項目和與其他開發人員交流。此外，許多供應商提供了與 Arduino 兼容的硬件和擴展模塊，使得選擇和集成外部設備更加方便。

• 低成本和可用性：Arduino 板和相關硬件的成本相對較低，并且易于獲得。這意味著開發人員可以以較低的成本嘗試和實驗各種項目，并且可以輕松地獲取所需的部件和組件。

三. Arduino ESP32開發環境安裝

安裝 Arduino ESP32開發環境主要有兩個步驟：

• 安裝Arduino IDE
  Arduino IDE的官網
• 安裝Arduino ESP32庫
  ESP32 Arduino庫下載地址

安裝和使用軟件不是這篇文章的重點，CSDN上有很多介紹，請自行學習不再贅述。

四. 驗證開發環境

1.選擇開發板

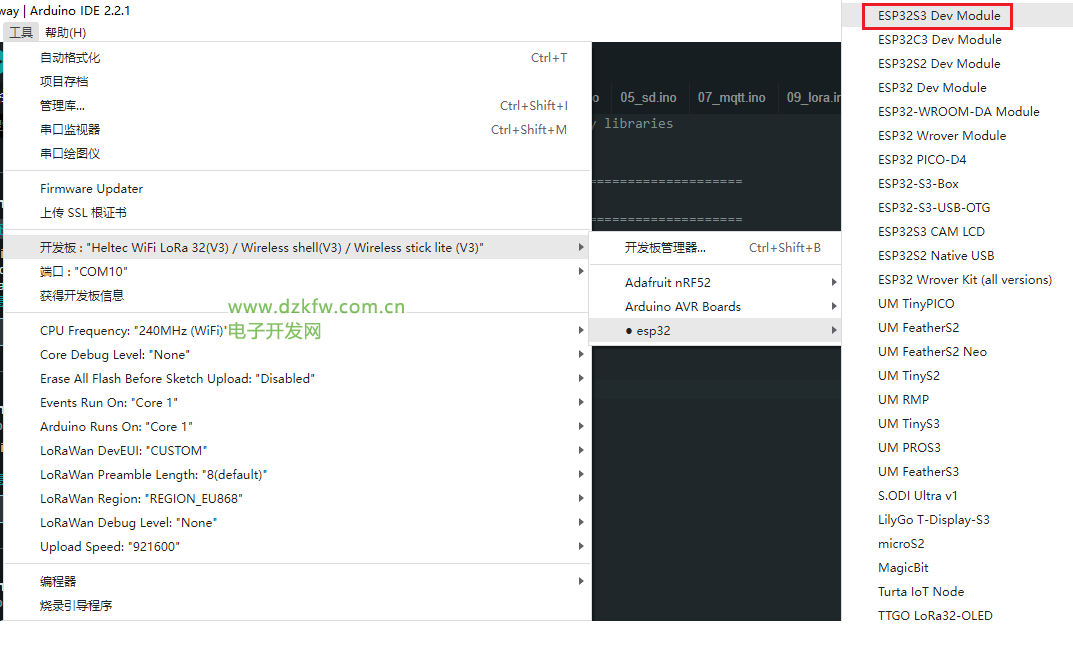

在Arduino IDE菜單：工具— 開發板中選擇ESP32S3 Dev Module。

2.選擇示例程序

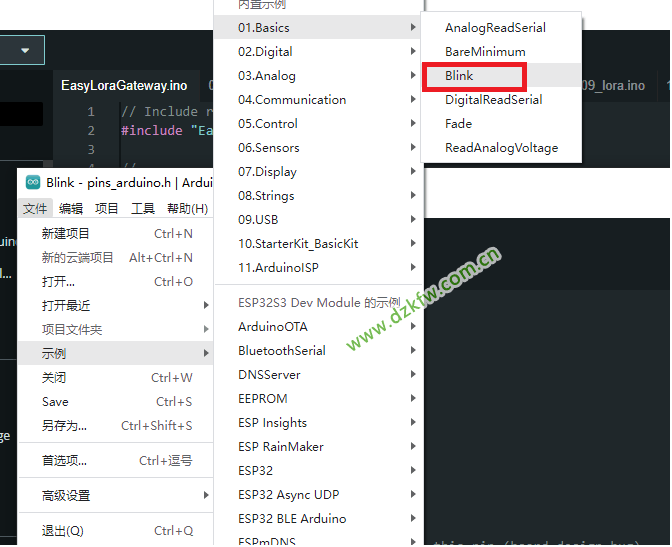

在Arduino IDE菜單：文件— 示例中選擇Blink。

Blink示例程序：

void setup() {

  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {

  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(1000);                      // wait for a second
  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW
  delay(1000);                      // wait for a second
}

Ardunio的程序讀起來非常好理解，非專業工程師也能看懂，這也是為什么這么多人喜歡它的原因。

3.運行示例程序

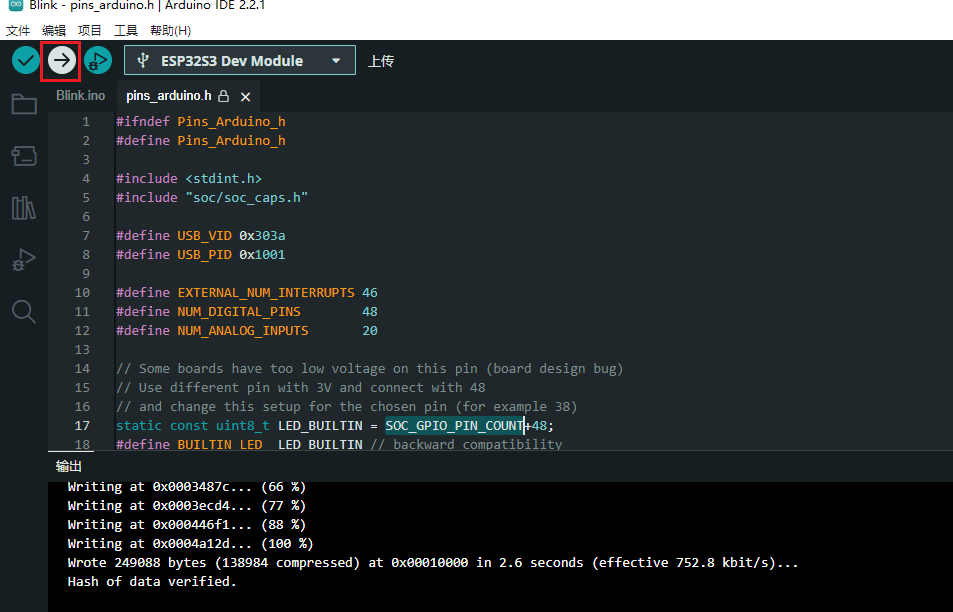

在工具欄上點擊“上傳”圖標，Ardunio IDE將會編譯并將固件下載到ESP32S3開發板上（注意：在這一步之前需要選擇通過哪個串口連接到開發板，每個計算機有多個串口，要注意區分），下載完畢后固件會自動運行。

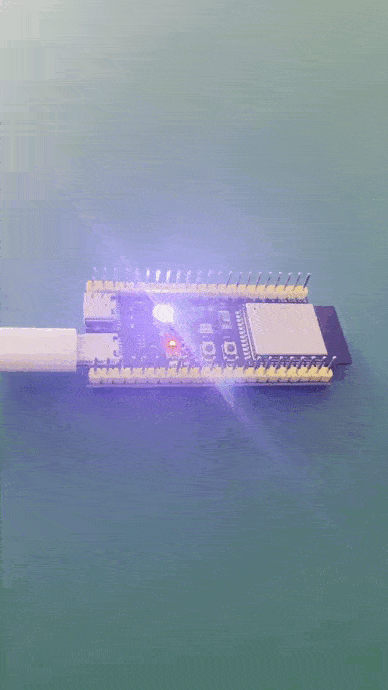

運行后，開發板上的LED燈會閃爍，證明開發環境設置成功。
